Probador de Continuidad


Como saber si hay continuidad???

He realizado un probador de continuidad con el LM555 uno de los mejores y mas utilizados CI porque su oscilación puede ser controlada y mas eficiente la frecuencia es aproximadamente de 278Hz.

Funcionamiento:

La idea es que al cerrar el circuito activaremos al Lm555 formando una oscilación la cual sera audible por medio de la bocina, el led nos indica que el circuito esta encendido si la bocina no emite ningún sonido nos indica que en algún punto esta abierto el circuito.

Componentes:
--1 LM555.
--1 led.
--1 Resistencia de 470Ohmios(R3).
--1 Resistencia de 330Ohmios(R2).
--1 Resistencia de 100Ohmios(R1).
--1 Capacitor 100nF = 104(C3).
--1 Capacitor 10uF 16V(C2).
--1 Capacitor 100uF 16V(C3).
--1 Batería de 9V.
--1 Bocina de 8 Ohmios.

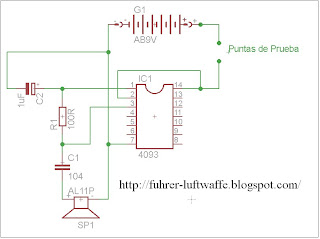

El circuito es muy fácil y eficiente puesto que trabaja con el valioso CI 4093 una compuerta nand Schmitt Trigger, el cual lo tenemos en función de oscilador, la frecuencia creada aproximadamente es de 2.8Khz.

Funcionamiento:


Es muy simple en las puntas de prueba en una de ellas estará conectada al lado positivo de la batería y la otra punta la conectamos a la entrada de Vcc del 4093 que es la patilla #14, es como si tuviéramos un switch el cual pulsáramos cada vez que quisiéramos encender la bocina, según la resistencia del medio así tardara en hacer algún sonido la bocina de 8 Ohmios. La batería utilizada puede ser de 3V a 12V lógicamente entre mas voltaje mas sonido tendrá la bocina pero también variaría la frecuencia. Este circuito esta diseñado con una batería de 9V.

Componentes:
--1 CI CD4093BC.
--1 Capacitor 1u 16V (C1).
--1 Capacitor 100n = 104 (C2).
--1 Resistencia de 100Ohmios (R1).
--1 Batería de 9V.
--1 Bocina de 8 Ohmios.

jueves, 12 de febrero de 2009

Punta Lógica

Hight and Low:

Son los niveles lógicos que puede interpretar la punta lógica, este pequeño circuito electrónico de gran utilidad nos ayuda a determinar que es lo que esta haciendo un circuito o lo que no esta haciendo, muchas veces creemos que todo esta bien pero hay perdidas de voltaje que no tomamos en cuenta a la hora de crear un circuito y al momento de probarlo nos damos cuenta que no funciona bien, el problema se da cuando el circuito que r
ealizamos es demasiado grande entonces por medio de la punta lógica podemos ver las salidas de cada integrado y ubicar cual es el problema en donde cambia de Alto(H) a Bajo(L) o viceversa. también coloco un documento en PDF que contiene diferentes elementos de Optoelectrónica.

Componentes:
--9 resistencias de 330 Ohmios 1/4 Watt.
--1 resistencia de 27 Ohmios 1/4 Watt.
--1 resistencia de 680 Ohmios 1/4 Watt.

--1 Circuito Integrado 74LS04.
--1 transistor 2N2222A ó equivalente.
--1 display de anodo comun.

miércoles, 11 de febrero de 2009

Fotocelda



Fotocelda con Fuente de Voltaje Sin Transformador.

Fotocelda con Fuente de Voltaje DC.
LDR:

Todo es posible gracias a esta Fotorresistencia que varía con cambios provenientes en la luz, están construidas con material sensible a la luz, de manera que cuando la luz incide en la superficie el material sufre una reacción física lo cual varía su resistencia eléctrica. Esta fotorresistencia es la base fundamental de la "Fotocelda".

Aplicaciones:
--Utilizada en el encendido automático de la luz publica(Calles o Autopistas).


--La iluminación es automática se enciende al anochecer y se apaga al amanecer.


--Diseñada para funcionar con luz natural.


Funcionamiento:


Lo principal es hacer una fuente de voltaje que no utiliza transformador, pero que nos proporcione 5V para utilizar circuitos integrados. Posteriormente con la Fotorresistencia capta la luz y la envía a una compuerta nand 4093, la cual nos da un nivel lógico alto(H), nuevamente entra a la compuerta la cual funciona como negadora y da un nivel bajo(L), que es capaz de activar un optocoplador Moc 3021 que en su interior tiene un diac interno, por ultimo esta conectado a un Triac BT136 el cual activa la lámpara. El circuito electrónico funciona cuando no hay ningún tipo de luz, con el potenciómetro podemos variar la sensibilidad que tendrá el circuito.

Datasheet Moc 3021.
Podemos descargar diagramas, explicacion,materiales utilizados y diseño de la placa de cobre:


Nota: Mucha precaución al momento de montar los componentes ya que trabajamos directamente con la energía eléctrica y podemos recibir una descarga.

martes, 10 de febrero de 2009

Aplicaciones 4093

Nand 4093:

Como ya había mencionado antes con la nand 4093 CMOS es un CI sumamente imprescindible en nuestro equipo ya que no solo lo podemos utilizar como una compuerta , si no también como un oscilador y este caso como un detector de pulsos, este circuito electrónico lo podemos utilizar como un Detector de Movimiento o un Seguidor de Linea.

Funcionamiento:


Creamos la oscilación con la compuerta la cual en la salida conectamos un led Infrarrojo el cual envía pulsos de luz que llegan a mas distancia aproximadamente unos 8cm. Que conectado directamente a Vcc. Luego los pulsos son captados por el fototransistor que los envía a una etapa de amplificación, después de esta etapa nuevamente entran a la compuerta 4093 la cual identifica los pulsos y nos queda un solo resultado, que conectado a un flip-flop podemos accionar otro circuito o por ejemplo conectarlo a un optocoplador que active una lámpara incandescentes o fluorescente, en el simulador Proteus no hay led infrarrojo o fototransistores pero en el diagrama esta escrito donde van estas piezas.

domingo, 8 de febrero de 2009

Fuente de Voltaje sin Transformador

Fuente de Voltaje:

Este es un pequeño diseño el cual permite tener un voltaje para alimentar a un circuito especifico no provee mucha corriente sin embargo si utilizamos solo CI y optocopladores para activar algún otro aparato, funciona perfectamente.

Los materiales son:
--1 Capacitor(C1) de Poliester 105k de 250V.
--1 Resistencia(R1) de 1M Ohm de 1Watt.
--4 Diodos(D1,D2,D3,D4) 1N004 ó 1N4007.
--2 Zener(D5,D6) de 5V.
--1 Capacitor(C2) electrolitico de 100uF 16V.

Funcionamiento:
El C1 disminuye el voltaje gracias a la reactancia capacitiva para que el voltaje sea aceptado por los diodos Zener, la R1 la utilizamos para descargar el capacitor una vez desconectado el circuito, luego la etapa de rectificacion de onda completa con los cuatro Diodos, despues los diodos Zener los cuales son los encargados de mantener el voltaje de forma lineal en el circuito si quisieramos mas voltaje podríamos cambiar los Zener y por ultimo C2 ayuda a disminuir los picos de la onda lo utilizamos como filtro para eliminar inestabilidad en el voltaje.

Nota: Mucha precaución al momento de montar los componentes ya que trabajamos directamente con la energía eléctrica y podemos recibir una descarga.

ADC0804

Conversor Analógico-Digital:

Como el nombre nos lo indica convierte de Analógico(voz ó cualquier onda senoidal o cosenoidal) a Digital(Números Binarios).
Dispone de 8bits de salida las cuales en:
--Binario son 11111111.
--Hexadecimal 0xFF.
--Decimal es 255.
--Octal 377.
Obtiene datos a cada 100nanosegudos, contiene un reloj interno que su oscilación la provee el Circuito RC y también se puede adaptar un reloj exterior.
En la patillas:
--1 CS es la que habilita en chip si esta en alto(H) esta desactiva, si esta en bajo(L) esta
desactiva.
--2 RD si esta en bajo(L) da la orden de leer datos, si esta en alto(H) no lee datos. El voltaje máximo de Vcc son 6.5V. El Voltaje máximo de Vin entrada son 6V.

Todas sus características las podemos encontrar en el datasheet ADC0804


Simulacion del circuito en Proteus. Version 7.5V SP3.

Binario a BCD

Pic 16F84A y ADC:

Este es un proyecto que tenia pendiente realizar desde hace una año, y lo logrado gracias al Pic 16F84A en el obtengo los datos del ADC un conversor de analógico a Digital y los represento en display, el ADC nos proporciona 8Bits lo que equivale a 255 combinaciones de forma decimal, no hay ningún CI que logre hacer esta representación por lo tanto con ayuda del Pic y otros CI he logrado la conversión, el programa del Pic lo cree en Pic Simulator IDE y cargue el .hex por medio IC-Prog hasta el Pic, es un proyecto bastante
interesante y de principios muy básicos de programación y de electrónica.

Componentes Utilizados:
--1 Pic 16F84A.
--1 Contador CD 4017.
--1 Decodificador 74LS47.
--1 Compuerta 74LS04.
--3 Display Ánodo Común.
--1 ADC 0804.
--1 Cristal de Cuarzo 4Mhz.
--2 Capacitores Ceramicos 22pF.
--1 Capacitor Ceramico 100nF.
--1 Capacitor Ceramico 150pF.
--1 Potenciometro 1M Ohm.
--1 Resistencia 10K Ohm.
--1 Resistencia 330R Ohm.
--1 Pulsador.

sábado, 7 de febrero de 2009

Lenguaje de Programación y Grabador de PIC.

Pic Simulator IDE:

Es un programa que nos ayuda a crear un codigo con el cual generar un .hex y .asm para programar el PIC, su entorno y sus fonciones se acercan bastante a Visual Basic por lo tanto es muy gacil y no requiere de gran habilidad para programar, te incluye no solu un lugar donde programar si no tambien un sitio donde probar tu creacion y asi estar seguro de lo que guardemos en el PIC.

Las instrucciones basicas y el manejo de este programa lo podemos encontrar en este link es de una revista electronica con informacion muy completa y bastate educativa: Ucontrol.

IC-Prog:

Es un programa el cual nos permite crear la interfaz entre el circuito electronico que graba la informacion en nuestro PIC y la PC, en el podemos cargar el archivo .hex generado por cualquier lenguaje de programacion y poderlo llevar o grabar en el pic seleccionado, para la instalacion y la manera mas eficaz de utilizarlo lo podemos encontrar en esta direccion ICPROG
