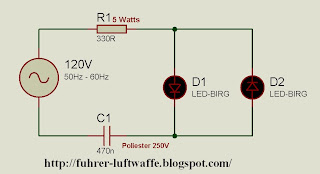

Este es un pequeño circuito como introducción a fuentes de voltaje sin transformador el voltaje aproximado de los led es de 2V con una corriente muy pequeña, la resistencia de 330 ohm de 5 Watts para evitar el calentamiento nos reduce el voltaje considerablente. El capacitor de 474K 250V almacena gran parte de energía cuando se carga, los led al estar inversos uno del otro se encienden y apagan con forme va la oscilación de los 60Hz por ser un efecto estroboscópico el ojo humano no es capaz de ver la diferencia.
Nota: Mucha precaución al momento de montar los componentes ya que trabajamos directamente con la energía eléctrica y podemos recibir una descarga.
felicitaciones por tu blog! estas empezando con buen pie; informacion, explicacion, diagramas, fotografias, videos. si no te molesta publicare uno de tus proyectos claro con tu credito.
ResponderEliminarpor cierto eres guatemalteco? interesante...
Saludos!
esta muy bien
ResponderEliminarpero tengo una duda, por que solo se conectan 2 Leds en el circuito, ¿podria colocar mas?
gracias
Este comentario ha sido eliminado por el autor.
ResponderEliminarSi se puede maximo podemos colocar diez led
ResponderEliminarInteresante descripcion, mi pregunta si está tb se puede realizar con 220V a la entrada y que modificaciones respecto a los dispositivos debo realizar. Y hasta cuantos leds me permite colocar el arreglo a 220v.
ResponderEliminarEn teoría se puede hacer yo no he probado porque no he tenido la oportunidad de utilizar voltajes de 220V, mira en 110V diez led es lo ideal que soporta la configuración de la impedancia proporcionada por el capacitor y la resistencia.
ResponderEliminarGracias por el proyecto, es de gran utilidad si no quieres poner focos, al menos que quieras simular carga en el circuito...
ResponderEliminarsolo como deteccion de voltaje..
Puedes colocar un multimetro o configurar un galvanometro que te indique el voltaje
ResponderEliminarcual es el valor correcto del capacitor en el diagrama aparece 474n y en la descripcion 470k
ResponderEliminargracias muy interesante
Es cierto la nomenclatura del capacitor es 470K lo que indica que es un capacitor de poliester que puede soportar un voltaje de 250V C.A., y equivale a 470nF.
ResponderEliminarexelente blog.
ResponderEliminaruna pregunta..
que amperaje consumen cada uno de los circuitos???...
el de 10 leds y el de 2...
gracias...
Con los dos led consumes 60mA y con los 10 led consumes 120mA
ResponderEliminarSi quisiera poner más de 10 Leds, tendria que poner una resistencia más pequeña?
ResponderEliminarSi tendrias que colocar una resistencia mas pequeña pero lo idel que yo he probado son 10 led
ResponderEliminargracia
ResponderEliminarExcelente
ResponderEliminarSi se conectan más de 10 leds que valor tendría que tener el condensador?
Mira lo ideal sería 10 Led's con mas estuve probando pero no funciono bien.
ResponderEliminarhola. que onda con los led ultrabrillantes??? tambien los aguanta????
ResponderEliminarSi es posible utilizar led ultrabrillantes
ResponderEliminarmuchas gracias por el aporte!
ResponderEliminartu sistema soporta led de 1W de potencia?
Si lo soportan aun que lo comun son de miliwatts.
ResponderEliminarjusto lo que necesito maestro!!!
ResponderEliminarsolo una duda. tengo un led y en su hoja de datos dice que necesita 350mAmp para que funcione.
crees que si suministre esa corriente el circuito?
Saludos, tengo una duda tencnia, se supone los leds estan conectados en paralelo, pero siempre el siguiente esta invertido en polaridad, mi pregunta es: que pasa si alguno de los de en medio deja de funcionar? que consecuencias tendria?
ResponderEliminarEs cierto estan invertidos porque van realizando una rectificacion de onda, si alguno de estos faltara dejarian de funcionar los siguientes.
