viernes, 25 de diciembre de 2009

Teclado ADC








Este circuito fue desarrollado para utilizar un teclado, muchas veces en Internet únicamente encontramos teclados matriciales que solo podemos manipular con pic.

Este teclado tiene la particularidad de utilizar un pic el cual nos proporciona una combinación binaria de 8 bits, como ejemplo coloque 10 pulsadores pero podemos ampliarlo a muchos mas lo único que necesitamos es agregar mas resistencias en serie, estas resistencias crean un divisor de voltaje unas con otras, de esa manera podemos hacer que el ADC valla convirtiendo datos analógicos en digitales. Teniendo ya la respectiva combinación podemos conectarle un pic, compuertas digitales ó alguna otra aplicación posible.

Componentes Utilizados:

--1 ADC0804.
--1 Capacitor Cerámico 100nF.
--1 Capacitor Cerámico 150pF.
--8 Resistencias 330R Ohmios 1/2 Watt.
--9 Pulsadores.
--11 Resistencias 10K Ohmios 1/2 Watt.

domingo, 20 de diciembre de 2009

Contador MC14553



Este proyecto es un contador decimal de 3 dígitos a diferencia del 74LS90 este circuito tiene la particularidad que de forma automática controla los display, lo que indica la reducción de 3 circuitos integrados 74LS90 y decodificadores de Binario-Bcd 74LS47 a dos integrados únicamente un contador y un decodificador.

El integrado MC14553 esta formado de contadores 74LS90, latches que almacenan la información por un tiempo determinado y la multiplexacion que controla los display. En la patilla 1(C1B) y 3(C1B), son las que controlan la oscilación interna para que se muestre el barrido de los display. La patilla 14(OVERFLOW) la cual permite amplia el rango con otro contador MC14553. La patilla 13(RESET) pues obviamente sirve para resetear el circuito. La patilla 10(LATCH ENABLE) funciona como un stop lo que hace es deshabilitar los latches para que sigan cargando datos como resultados se quedan con los dígitos anteriores. La patilla 12(CLOCK) es donde conectamos la frecuencia en este caso proporcionada por el LM555. La patilla 11(DISABLE) deshabilita el clock. El voltaje máximo es 18V.

Componentes Utilizados:

--1 C.I. MC14553.
--1 C.I. 74LS47.
--1 C.I. LM555.
--1 Capacitor Electrolitico 10uF 16V.
--1 Capacitor Ceramico 10nF.
--1 Capacitor Ceramico 1nF.
--1 Resistencia de 10K Ohmios 1/2 Watt.
--1 Potenciometro 100K.
--2 Resistencias 1K Ohmios 1/2 Watt.
--2 Resistencias de 330R Ohmios 1/2 Watt.
--2 Led.
--2 Capacitores Cerámicos 100nF.
--2 Pulsadores.
--3 Display Anodo Comun.
--3 Transistores 2N3906.
--3 Resistencias de 100R Ohmios 1/2 Watt.

martes, 15 de diciembre de 2009

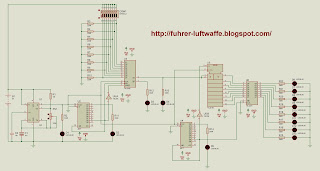

Conversión Total



Para concluir el tema de Paralelo y Serial uno los dos circuito cada uno tendrá su fuente de voltaje individual representamos la manera en que los datos se transmiten son el cable de tierra y el de datos conectarían los dos circuitos por falta de integrados también el cable de frecuencia proporcionado por el LM555 también compartiré pero en una transmisión real cada uno debe tener su propio oscilador.

Como he mencionado en los circuito anteriores el integrado capaz de convertir datos de paralelo a forma serial es 74LS165 y el circuito integrado 74LS164 es el que efectúa el proceso contrario convierte de serial a paralelo, de esta manera podemos ya realizar una transmisión digital aunque haría falta un sistema que mas adelante lo daremos que seria la codificación y decodificación.

Componentes Utilizados:


--1 C.I. LM555.
--1 C.I. 74LS164.
--1 C.I. 74LS165.
--1 DipSwitch 8 Pines.
--1 Capacitor Electrolítico 10uF 16V.
--1 Capacitor Cerámico 10nF.
--1 Potenciometro 100K Ohmios.
--1 Resistencia de 10K Ohmios 1/2 Watt.
--1 C.I. 74LS374.
--2 C.I. CMOS 4017.
--2 C.I. 74LS04.
--8 Resistencias de 220R Ohmios 1/2 Watt.
--13 Resistencias de 330R Ohmios 1/2 Watt.
--13 Led.

jueves, 10 de diciembre de 2009

Conversión Serie Paralelo



Complementando el Circuito de Conversor Paralelo Serial, explico ahora la otra parte contraria de convertir los 8 bits de manera Serial a Paralelo.

Tenemos un LM555 que da la frecuencia, conectado tenemos un CMOS 4017 el cual nos proporciona la cuenta para que carguen los datos de forma serial a paralela y posterior a un Buffer 74LS374 compuesto de flip flop tipo D el cual actúa como una memoria temporal, los datos son cargados de manera serial en integrado 74LS164 en los pines 1 y 2 son entradas a una compuerta AND pero a la salida de este los datos no salen de manera instantánea, van recorriendo cada salida por eso es necesaria la memoria se cargan los datos en un lado y al pasar los 8 bis se cambian de sección para representarse de forma paralela esto se hace en el buffer. El voltaje máximo del Integrado 74LS164 es de 6V, la frecuencia máxima es de 25Mhz. El voltaje máximo del Integrado 74LS374 de 6V y la frecuencia es de 20Mhz.

Componentes Utilizados:

--1 C.I. LM555.
--1 C.I. 74LS164.
--1 C.I. CMOS 4017.
--1 C.I. 74LS374.
--1 C.I. 74LS04.
--1 Pulsador.
--1 Capacitor Electrolítico 10uF 16V.
--1 Capacitor Cerámico 10nF.
--1 Potenciometro 100K Ohmios.
--1 Resistencia de 10K Ohmios 1/2 Watt.
--2 Led.
--3 Resistencias de 330R Ohmios 1/2 Watt.


sábado, 5 de diciembre de 2009

Conversión Palalelo Serie



Este circuito es muy fundamental al momento de querer transmitir datos digitales tendremos 8 bits de manera paralela y podremos transformarlos a forma serial lo cual indica que van a ir sucesivos los 8 bits.

de la 11 a la 14 y de la 3 a la 6 es donde conectamos los 8 bits la y la son 6V y la frecuencia Para este circuito utilizamos el integrado 74LS165 trabaja de manera asíncrona carga los datos paralelos cuando esta en bajo la patilla 1 que es PL(Parallel Load), las salidas seriales del integrado son las patillas 9 que es la salida normal y la patilla 7 que es la salida negada, las patillaspatilla 11 es la menos significativapatilla 6 es la mas significativa, para ingresar mas datos o ampliar la cantidad de bits es necesario colocar otro integrado y su salida serial se conecta en la patilla 10 DS(Serial Data), además contamos con un LM555 el cual nos proporciona la frecuencia con la cual se ingresan los 8 bits, para indicar al integrado 74LS165 en que momento carga los datos y contar los datos que salen utilizamos el circuito integrado CMOS 4017 que es un contador decimal. El voltaje máximomáxima es de 20Mhz.

Aplicaciones como ya mencione podemos utilizarlo para transmitir de forma serial datos que ingresan de forma paralela como ejemplo podríamos ingresar los 8 bits del ADC convertirlos a serial y transmitirlos digital- mente.

Componentes Utilizados:

--1 C.I. 74LS165.
--1 C.I. LM555.
--1 C.I. CMOS 4017.
--1 C.I. 74LS04.
--1 Potenciometro 100K Ohmios.
--1 Resistencia de 10K Ohmios 1/2 Watt.
--1 DipSwitch 8 Pines.
--1 Capacitor Electrolitico 10uF 16v.
--1 Capacitor Cerámico 10nF.
--4 Led.
--4 Resistencias de 330R Ohmios 1/2 Watt.
--8 Resistencias de 220R Ohmios 1/2 Watt.

lunes, 30 de noviembre de 2009

Oscilador Op-amp LM741



Continuando con la Maravilla del Op-amp LM741, una aplicación bastante interesante, la cual es una configuración como oscilador. Su funcionamiento es simple a partir del ruido se crea una oscilación la cual es sostenible amplificado por el op-amp, cuenta con un potenciómetro el cual varía la frecuencia juntamente con el capacitor C1, además las resistencias R1 y R2 son las que controlan el ciclo de trabajo, si colocamos un potenciometro que sustituya a estas dos resistencias podemos obtener una variación del ciclo de trabajo, el capacitor C2 simplemente se coloca para eliminar ruidos del circuito, el voltaje máximo del LM741 es 12V.

Componentes Utilizados.

--1 Op-amp LM741.
--1 Capacitor Electrolítico 100uF 100V.
--1 Potenciometro 1000K Ohmios.
--1 Capacitor 1uF 16V.
--2 Resistencias de 51K Ohmios 1/2 Watt.
--2 Resistencias de 330R Ohmios 1/2 Watt.
--2 Led's.

miércoles, 25 de noviembre de 2009

ADC 2 Bits


Este es el principio de funcionamiento del ADC0804, este circuito funciona con voltajes establecidos de referencia utilizando op-amp, la idea principal es que el voltaje alterno lo podemos convertir a un voltaje digital entonces con forme variamos con el potenciometro de 0V a 5V podemos observar distintas combinaciones representadas con numero binarios. Utilizamos el LM741 con una configuracion que establece un voltaje de referencia ubicada con los potenciometros de 50K, en la cual podemos establecer a que voltaje se efectuara el cambio. El potenciometro de 100k es el que va realizando el cambio general de 0V a 5V, para que funcione bien el circuito necesitamos una fuente simétrica de 12V y -12V.

Componentes Utilizados:

--1 Potenciometro 100K Ohmios.
--1 C.I 74LS08 (AND).
--1 C.I.74Ls04 (NOT).
--2 Led
--2 Resistencias de 330R Ohmios 1/2 Watt.
--3 Resistencias de 10K Ohmios 1/2 Watt.
--3 Op-Amp LM741.
--3 Potenciometros 50K Ohmios.
--4 Diodos 1N4007.

Nota: En el diagrama no lo indica pero los integrados 74LS08 y 74LS04 van conectados a corriente directa, la patilla 14 es Vcc=5V, y la patilla 7 es GND o Tierra.

viernes, 20 de noviembre de 2009

CD4047 Oscilador




El Circuito Integrado CMOS CD4047 es un Oscilador astable el cual contiene tres salidas de frecuencia, la principal esta ubicada en la patilla 13 es la frecuencia principal, la otras dos son salidas en forma de flip-flop una negada y la otra normal, estas dos salidas son divisiones de frecuencia esto quiere decir que las otras salidas son equivalentes a la mitad de la frecuencia principal. La ventaja de este oscilador es que su ciclo de trabajo es constante y puede ser variada con un potenciometro la frecuencia, el voltaje de entrada puede ser de 15V max. Con una frecuencia máxima de 10Mhz.

Componentes Utilizados:

--1 CMOS CD4047.
--1 Capacitor Electrolitico 1uF 16V.
--1 Resistencia de 10K Ohmios 1/2 Watt.
--1 Potenciometro 100K Ohmios.
--2 Capacitores de 100uF. 100V.
--3 Led.
--3 Resistencias de 330R Ohmios 1/2 Watt.

domingo, 15 de noviembre de 2009

Control Remoto con Optocoplador



Otro método para utilizar el voltaje de 120V en C.A. es utilizando un Optocoplador con un triac, tiene la ventaja de ser mas efectivo y elimina el ruido proporcionado por el rele, el triac utilizado es un BT136 que soporta una corriente de 3A, de esta manera podemos demostrar la gran utilidad que nos proporciona un mando a distancia.

Componentes Utilizados


--1 Receptor 4021.
--1 Transistor 2N3906.
--1 Capacitor de 10uF 16V.
--1 Resistencia 220K Ohmios 1/2 Watt.
--1 C.I. CD4017.
--1 Optocoplador MOC3021.
--1 Triac BT136.
--2 Led.
--3 Capacitores Cerámicos de 100nF.
--4 Resistencias de 330R Ohmios 1/2 Watt.

martes, 10 de noviembre de 2009

Control Remoto con Rele



Este circuito es un ejemplo de como podemos utilizar un control remoto para activar un aparato electrodoméstico o simplemente algún circuito electrónico. En este caso utilizamos un relé de 5V para accionar un foco incandescente o ahorrativo, pero la idea es que podamos acoplarlo según sean nuestras necesidades.

Materiales Utilizados:

--1 Receptor 4021.
--1 C.I. CMOS CD4017.
--1 Transistor 2N3906.
--1 Transistor 2N3904.
--1 Resistencia 220K Ohmios 1/2 Watt.
--1 Capacitor Electrolítico de 10uF 16V.
--1 Resistencia 1K Ohmio 1/2 Watt.
--1 Diodo 1N4007.
--1 Relé de 5V.
--2 Resistencias de 330R Ohmios 1/2 Watt.
--2 led.
--3 Capacitores Cerámicos de 100nF.

jueves, 5 de noviembre de 2009

Control Remoto




Este circuito es muy necesario he indispensable en nuestro álbum de conocimientos, actúa de una forma muy simple, con cualquier tipo de control remoto podemos accionar a distancia algún tipo de aparato electrodoméstico o algún otro dispositivo electrónico.

El funcionamiento es muy simple en el receptor que es un demodulador de señales de 38KHz. Entra la señal del control remoto que luego es amplificada por medio del transistor, posteriormente es enviada a un contador CMOS 4017, el cual únicamente alternara entre dos estados, en este ejemplo colocamos mas de dos led, solo para demostrar la eficiencia del circuito, en si todos los pulsos enviados por el control remoto serán contados por el C.I. 4017 y con lo cual encenderá determinados led.

Materiales Utilizados:

--1 Receptor 4021.
--1 Transistor 2N3906.
--1 Capacitor Electrolítico de 10uF 16V.
--1 Resistencia de 220K Ohmios 1/2 Watt.
--1 Circuito Integrado CMOS CD4017.
--3 Capacitores Cerámicos 100nF.
--5 Resistencias de 330R Ohmios 1/2 Watt.
--5 Led's.

domingo, 25 de octubre de 2009

Contador con PIC



Ascendiendo un poco de nivel, introducimos un nuevo tipo de contador utilizando el Pic 16F84A, como siempre nos basamos en las funciones básicas y simples que dispone el lenguaje de programacion Pic Simulator Ide. En este caso contamos con dos pulsadores los cuales uno incrementa la cuenta que es el RA0 y otro que decrementa la cuenta que seria el RA1, cuenta con retardos para eliminar el rebote mecánico de los pulsadores, aunque las resitencias también cumplen el mismo principio la diferencia es que uno es controlado por el pic y la otra varía con la resistencia.

Componentes Utilizados:

--1 Pic 16F84A.
--3 Pulsadores.

--2 Capacitores Cerámicos de 22pF.

--2 Capacitores Cerámicos de 100nF.

--4 Resistencias de 330R Ohmios 1/2 Watt.
--1 Resistencia de 100R Ohmios 1/2 Watt.

--1 Led. --1 Display de Cátodo Común.
--1 Cristal de Cuarzo de 4MHz.

El codigo .hex, .asm y .bas los podemos descargar del siguiente link:


martes, 20 de octubre de 2009

Luces del Auto Fantastico



Este circuito es muy fácil y de gran armonía visual, es un pequeña demostración de la gran cantidad de formas en las cuales podemos utilizar el pic 16F84A, en este caso tenemos en el Puerto B del pin 6 al 13 conectamos led's los cuales se encienden de distintas formas, cada una es activado por medio del Puerto A de los pines 17, 18, 1, 2, 3. El programa esta diseñado en Pic Simulator IDE. Utilizando funciones básica podemos realizar este circuito.

Componentes Utilizados:

--9 Led's.
--1 Pic 16F84A.
--15 Resistencias 330R Ohmios 1/2 Watt.
--1 Cristal de Cuarzo 4MHz.
--6 Pulsadores.

--2 Capacitores Ceramicos 22pF.
--2 Capacitores Ceramicos 100nF.

El codigo .hex, .asm y .bas los podemos descargar del siguiente link
:

jueves, 15 de octubre de 2009

Despertador Automatico


Este circuito es de gran utilidad utilizamos un amplificador operacional LM741 el cual lo configuramos como comparador de voltaje, por medio del potenciometro establecemos un voltaje de referencia conectado al pin 2 del op-amp, sabemos que la foto-resistencia varía con la intencidad de luz, entonces al momento que no exista luz sobre el op-amp este se mantendrá a la salida un nivel alto, por el contrario si hay suficiente luz que incide sobre la foto-resistencia esta energía pasara el nivel establecido accionando el op-amp y por reacción secundaria, encenderá el led y activara el buzzer, tenemos un switch el cual nos permitirá apagarlo cuando hallamos despertado y encenderlo en la noche, el integrado soporta un voltaje de 5V a 12V en CD.

Componentes Utilizados:

--1 Op-Amp LM741.
--1 Led Ultra-Brillante.
--1 Resistencia de 330R Ohmios 1/2 Watt.
--1 Resistencia de 1K Ohmio 1/2 Watt.
--1 Potenciometro de 50K Ohmios.
--1 LDR ó Foto-Resistencia.
--1 Buzzer.
--1 Switch.
--1 Batería 9V.

sábado, 10 de octubre de 2009

Indicador de Linea Telefonica

Cuando varias personas tienen acceso a una misma linea telefónica y cada una de ellas posee su propio aparato, suele suceder que cuando uno levanta el auricular para realizar una llamada se da cuenta que esta siendo utilizada por otra persona.
Para prevenir estas molestias es conveniente instalar un dispositivo que indique cuando la linea telefónica esta siendo utilizada por otra persona. El dispositivo indicador consiste en un pequeño circuito que se conecta a la linea telefónica(en paralelo con el teléfono).
Dicho circuito contiene dos led, uno azul que indica que la linea esta libre y uno verde que indica que la linea esta ocupada. Este circuito no requiere de alimentacion externa ya que las lineas telefónicas cuentan con un voltaje alterno que al pasar por el puente rectificador eliminamos el lado negativo, de esta manera podemos utilizar los transistores cuando el voltaje sea menor a un rango establecido, se activara el respectivo led.

Componentes Utilizados:

--1 Led Azul.
--1 Led Verde.
--4 Diodos 1N4007.
--2 Transistores 2N3904.
--1 Resistencia de 33K Ohmios 1/2 Watt.
--1 Resistencia de 3.3K Ohmios 1/2 Watt.
--1 Resistencia de 56K Ohmios 1/2 Watt.
--1 Resistencia de22K Ohmios 1/2 Watt.
--1 Resistencia de 4.7K Ohmios 1/2 Watt.

lunes, 5 de octubre de 2009

Amplificador de Sonido 8W


Este amplificador lo hemos realizado con un circuito integrado TDA2002, la señal de audio a amplificar entra al circuito por el pin 1 y sale amplificada por el pin 4, pasa a través del condensador C4 y llega a la salida, donde se conectara con la caja acústica. La alimentacion positiva se conecta a la terminal 5 desde 5V a 12V CD. y la negativa al pin 3, los condensadores y resistencias conectados entre el terminal 2 y la salida y entre esta y tierra, sirven de retroalimentación y paralización para los componentes internos.

Componentes Utilizados:

--1 Capacitor Electrolitico de 2.2uF 25V.
--1 Capacitor Electrolitico de 470uF 25V.
--1 Capacitor Electrolitico de 2200uF 25V.
--1 Capacitor Electrolitico de 10uF 25V.
--1 Capacitor Cerámico de 470nF.
--2 Capacitores Cerámicos de 100nF.
--1 Resistencia de 47 Ohmios 1/2 Watt.
--1 Resistencia de 220 Ohmios 1/2 Watt.
--1 Resistencia de 2.2 Ohmios 1/2 Watt.
--1 Resistencia de 1 Ohmios 1/2 Watt.
--1 Circuito Integrado TDA2002.
--1 Bocina de 8W.
--1 Fuente de Voltaje CD 5V a 12V.

lunes, 28 de septiembre de 2009

Contador 74LS90 Con Pulsador



Es un circuito secuencial construido a partir de un circuito integrado 74LS90 capas de generar una cuenta en forma binaria, proporcionada por pulsos que simulen el clock de frecuencia, para desplegar números decimales se utiliza un integrado 74LS47 el cual decodifica de binario a bcd. En este circuito se utiliza un boton o pulsador para realizar una cuenta de 0 a 9, mostramos también como eliminar un rebote mecánico es cual es producido por el pulsador.

Componentes Utilizados.

--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/4 Watt.
--4 Resistencias 330R Ohm 1/4 Watt.
--2 Pulsadores.

viernes, 25 de septiembre de 2009

Contador 74LS90 Con 555




Podemos tener varias utilidades del CI 74LS90, como un practico reloj en este circuito mostramos la unidad de un generador de pulsos cuadrados proporcionados por el LM555, podemos tener nuestro propio reloj acoplándole un poco mas de paciencia podemos tener un completo reloj con alarma y otras funcionalidades.

Componentes Utilizados.

--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/2 Watt.
--3 Resistencias 330R Ohm 1/2 Watt.
--1 Resistencia 1K Ohm 1/2 Watt.
--1 Pulsadores.
--1 LM555.
--1 Potenciometro 50K Ohm.
--1 Capacitor Electrolitico 10uF 16V.
--1 Capacitor Ceramico 100nF.

miércoles, 23 de septiembre de 2009

Contador 74LS90 Con LDR



Bueno este contador utilizamos una LDR lo cual nos da la ventaja de poder colocarle un laser en donde al cortarse la incidencia del laser y la LDR pueda aumentar su cuenta el diseño es muy facil y cuenta con potenciometro el cual pueda regular la sensibilidad del contador.

Componentes Utilizados.


--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/4 Watt.
--5 Resistencias 330R Ohm 1/4 Watt.
--1 Pulsadores.
--1 C.I. CD 4093.
--1 Led.
--1 Potenciometro 50K Ohm.
--1 LDR.

sábado, 19 de septiembre de 2009

Contador Digital 0-999



Contador 74LS90 con CD 4093.

En nuestro medio es bastante necesario llevar la cuenta automática ya sea en una industria para conocer la cantidad de producto creado o en lugar donde debemos llevar un registro de cuantas personas pasan en un determinado lugar entre muchísimas mas aplicaciones, para esto utilizamos un contador que es un circuito digital capaz del llevar una cuenta ascendente o descendente utilizando una frecuencia esencial con la cual pueda llevar una cuenta, en este circuito utilizamos un Circuito Integrado 74LS90 el cual es un contador de 4 bits. La ventaja de este integrado es que su cuenta va de 0 a 9, su salida la da en binario, es aquí donde utilizamos un decodificador de Binario a BCD o en otras palabras el decodificador 74LS47 toma los números binarios provenientes del contador y los puede adaptar para visualizarlos en un display de ánodo común. En este caso la frecuencia esta dada por un pulsador, pero el problema de este elemento que por ser mecánico da pequeñas vibraciones o errores lógicos los cuales interfieren bastante en la cuenta, para solucionar este problema se coloca un C.I. CD 4093 una compuerta nand smith trigger la cual elimina ese rebote.

Componentes Utilizados.

--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Ánodo Común.
--3 Resistencias 100R Ohm 1/4 Watt.
--5 Resistencias 330R Ohm 1/4 Watt.
--2 Pulsadores.
--1 C.I. CD 4093.
--1 Led.

viernes, 18 de septiembre de 2009

Mini-Piano



Este circuito llamado Mini-Piano u Órgano Electrónico, el cual genera sonidos similares a los que se obtienen en un piano cuando se presionan las teclas de la octava central. A pesar de su pequeño tamaño puede convertirse en un divertido juguete, el circuito es un simple oscilador construido con un C.I. 555, el cual se puede alimentar de 4.5V a 12V C.D. La idea esencial del proyecto es generar una onda cuadrada con una frecuencia tal que el sonido emitido por la bocina sea parecido al que se obtiene cuando se oprimen las teclas de un piano. La frecuencia depende del valor de las resistencias que hacen parte del circuito oscilador.

Nota: Debido a la tolerancia de los elementos, la frecuencia de las notas es aproximada.

Nota---Frecuencia---Resistencias.
DO ------ 200Hz ------- R2--R11
RE ------ 246Hz ------- R2--R10
MI ------ 261Hz ------- R2--R9
FA ------ 293Hz ------- R2--R8
SOL ---- 329Hz ------- R2--R7
LA ------ 349Hz ------- R2--R6
SI ------ 392Hz ------- R2--R5
DO1 ---- 440Hz ------- R2--R4
RE1 ---- 493Hz ------- R2--R3

Componentes Utilizados:

--1 Resistencia 10K Ohm 1/4 Watt.
--1 Resistencia 5.6K Ohm 1/4 Watt.
--1 Resistencia 8.2K Ohm 1/4 Watt.
--2 Resistencias 6.8K Ohm 1/4 Watt.
--2 Resistencias 4.7K Ohm 1/4 Watt.
--2 Resistencias 3.3K Ohm 1/4 Watt.
--2 Resistencias 2.2K Ohm 1/4 Watt.
--1 Capacitor Cerámico 10nF.
--1 Capacitor Cerámico 100nF.
--1 Capacitor Electrolítico 22uF de 25V.
--1 LM555.
--1 Bocina de 8 Ohm 0.25W á 1W.
--9 Pulsadores.

viernes, 4 de septiembre de 2009

Luz de Emergencia



Luz de emergencia este circuito diseñado en caso de que se se valla la energía eléctrica sin previo aviso.

Funcionamiento:

La R1 es de 100R Ohmios que ayuda a disminuirá la corriente que entra en el capacitor C1 el cual reduce el voltaje, como una fuente de voltaje sin transformador, los diodos D1 y D2 Rectifican la onda, el C2 ayuda a estabilizar como corriente directa, la idea es que el voltaje que pasa a través del diodo D2 polariza correctamente la base del transistor Q1, por lo tanto, su colector permanece en nivel bajo lo que trae como consecuencia que el transistor Q2 no conduzca, y de paso, se bloquee también la conducción del transistor Q3. Cuando no circule corriente a través de D2, es decir que no hay Corriente Alterna, el transistor Q1 no conduce porque su base tiene un nivel de voltaje bajo lo que significa que su colector mantiene el nivel alto proveniente de las baterías a través de R3. Esto permite que el transistor Q2 se polarice correctamente y de paso el transistor Q3. Permitiendo, con este último paso que circule corriente proveniente de las baterías a través de los led.

Elementos Utilizados:

--1 Resistencia de 100R Ohmios 1/2 Watt.
--1 Resistencia de 100R Ohmios 5 Watt.
--1 Resistencia de 10K Ohmios 1/2 Watt.
--1 Resistencia de 2.2K Ohmios 1/2 Watt.
--1 Capacitor de Poliéster de 220nF 250V.
--2 Diodos 1N4007.
--1 Diodo 1N4148.
--1 Capacitor de 4.7uF 25V.
--3 Transistores 2N3904.
--3 Led Ultra-brillantes.
--1 Batería de 9V.

lunes, 24 de agosto de 2009

Fotocelda 2da. Version

Fotocelda con Fuente de Voltaje Sin Transformador.


Fotocelda con Fuente de Votaje DC.

Este circuito es la 2da. versión de la fotocelda creado con un amplificador operacional LM741, utilizamos el op-amp como un comparador de voltaje con un voltaje de referencia en la patilla #3 el cual puede ser regulado con el potenciometro 5K Ohmios, y en la patilla #2 la LDR es una resistencia que varia dependiendo de la intensidad de luz, para activar el foco utilizamos un Moc 3021 el cual es un optocoplador que contiene un diac interno y un triac BT 136 de 3A, los cuales pueden encender un foco que no supere la potencia de 360Watts en 110V en corriente alterna, también utilizamos una fuente de voltaje sin transformador la cual provee la suficiente corriente que necesitan los C.I. para funcionar.

Componentes Para la Fotocelda:

--1 Op-Amp LM741.
--1 Moc 3021.
--1 Triac BT136.
--3 Resistencias de 330R Ohm 1/4Watt.
--1 Resistencia de 3.3K Ohm 1/4 Watt.
--1 Resistencia de 10R Ohm 1/4 Watt.
--1 Potenciometro 5K.
--1 Capacitor de 100nF.
--1 Capacitor 47uF 16V.
--1 Led.
--1 Foco Incandescente 100W.

Para la Fuente de Voltaje.

--1 Fusible de 3A y Porta-Fusible.
--1 Resistencia de 1M Ohm 1/4 Watt.
--1 Capacitor 1000nF 250V nomenclatura 105K.
--4 Diodos 1N4007.
--2 Diodos Zener de 5.6V.
--1 Capacitor 100uF 100V.

Motor Unipolar



Para muchas personas incluyendome no sabemos bien como controlar motores stepper Unipolar, este circuito es fácil armarlo y comprender , no necesitamos un microcontrolador para hacerlo funcionar, nos basamos en un contador decimal 4017 el cual no va dando los pasos que hacen que gire el motor stepper ,la rapidez o velocidad esta controlada por un oscilador LM555 el cual nos da una frecuencia que es la aumenta el contador, utilizamos un driver ULN2803 con este integrado que soporta una corriente de 500mA activamos cada bobina del motor.

Componentes:

--1 LM555.
--1 CD 4017.
--1 ULN2803.
--1 Motor Stepper Unipolar.
--1 Resistencia de 2K 1/2 Watt.
--1 Resistencia de 330R 1/4Watt.
--1 Potenciometro 100k.
--1 Capacitor de 10uF 16V.
--1 Capacitor de 100nF.
--1 Led.

Luz Automatica



Presento este circuito el cual hace que automáticamente un led o foco pequeño pueda aumentar o disminuir su intensidad de luz que varía por medio de voltaje, esta variación de voltaje se logra a través de la utilización de amplificador es operacional LM741 aplicado como sumador y como inversor, además se emplea C.I. 74LS164 es un integrado que transforma datos de forma serial a paralelo, el cual va habilitando los diferentes voltajes para el sumador, la frecuencia o rapidez con que se disminuye o se aumenta la intensidad de luz depende de un LM555.

sábado, 22 de agosto de 2009

Motor Bipolar



Bueno les presento un circuito para controlar motores Stepper Bipolares, este diseño permite que el motor sea controlado paso por paso una bobina a la vez, con un buffer bidirieccional que se utiliza para enviar y recibir datos 74LS245 se utilizan 2 para aportar la corriente necesaria que requiere el motor, la frecuencia es regulado por un LM555 la cual la podemos ir variando por medio del potenciometro, los pasos los va dando un contador decimal 4017.

Componentes:

--1 LM555.
--1 CMOS 4017.
--2 Buffer 74LS245.
--1 Motor Stepper Bipolar.
--1 Potenciomentro 100K Ohm.
--1 Resistencia 330R Ohm.
--1 Resistencia 1K Ohm.
--1 Capacitor 4.7uF 16V.
--1 Capacitor 100nF

viernes, 21 de agosto de 2009

Pre-Amplificador


Un pre-amplificador es un tipo de amplificador utilizado en la cadena de audio. El pre-amplificador se encarga de nivelar la tensión eléctrica que llega de la fuente de audio para luego alcanzar un nivel de linea estandarizado de OdB, y enviarlas a otro circuito generalmente un amplificador de potencia, este pre-amplificador lo realizamos con un amplificador operacional de bajo voltaje LM358, este amplificador funciona con un voltaje mínimo de 3V a un máximo de 12V, con una corriente de 50mA, el nivel mínimo de entrada de voltaje es de 2mV.

Componentes:

--1 LM358.
--2 Resistencias 5.1K Ohm 1/2 Watt.
--1 Resistencia 100K Ohm 1/2 Watt.
--1 Resistencia 560K Ohm 1/2 Watt.
--1 Resistencia 56K Ohm 1/2 Watt.
--1 Resistencia 2.2K Ohm 1/2 Watt.
--2 Capacitores 10uF 25V.
--1 Capacitor de 22pF.
--1 Potenciometro 100K Ohm.
--1 Micrófono Electrónico.
--1 Micrófono Dinámico(opcional).
--1 Switch 2 Posiciones.

domingo, 26 de julio de 2009

Fuente de Voltaje Positivo



Bueno como parte importante de todo lo que conlleva la electrónica presento una fuente de voltaje regulable de 1.5V a 30V de 2Amperios de capacidad, cuenta con protección para cortos circuitos que emite una sonido por medio de un buzzer y también una señal de luz proporcionada por led ultra-brillante y un ventilador el cual mantiene el elemento mas esencial del circuito LM317 que el regulador de voltaje, para la configuración nos basamos en el datasheet el cual indica una protección extra con diodos, los componentes utilizados para crear esta fuente los podemos encontrar en:

Fuente de Voltaje Negativo



Bueno mas de algunos siempre hemos tenido el deseo de tener una fuente de voltaje negativo, en esta oportunidad presento un circuito con la capacidad de 2Amp. y de proveer un voltaje de -1.5V hasta -18V en corriente directa, el cual es variable gracias a un regulador de voltaje negativo LM337 el circuito es basado en datasheet aunque con algunas mejoras como el ventilador y una protección para corto circuito que emite una señal audible y visible. El listado de materiales utilizados para elaborar esta fuente de voltaje negativo variable lo podemos descargar en:

Materiales Utilizados

jueves, 23 de julio de 2009

PWM Controlado Con Pic 16F84A


Aprovechando la oportunidad incluyo este esquema que utiliza el Pic 16F84A para controlar el ancho de pulso (PWM), de un motor de Corriente Directa, a diferencia del circuito anterior este diseño no controla el cambio de giro simplemente regula la velocidad del motor y además ofrece una ventaja al utilizar el dip switch de cuatro posiciones, tiene la ventaja de variar la velocidad de 0% a 100%, ingresando números binarios en el PuertoA en un rango de 0 a 10, si es mayor a 10 entonces automaticamente se detiene, el código esta completamente bien explicado y desarrollado en Mplab 8, substraído de las paginas del libro Microcontrolador Pic 16F84A Desarrollo de Proyectos, el cual utiliza una librería llamada RETARDO.inc la cual maneja el tiempo de trabajo(duty cycle) del motor, incluso podemos utilizar un led con su respectiva resistencia o un foco usualmente utilizado en carro de 12V, para variar la intencidad de luz. En el diseño del circuito no lo incluye pero la patilla # 14 va conectada a Vcc y la patilla # 7 va conectada a Tierra (GND).

Componentes:
--1 Microcontrolador Pic 16F84A.
--1 Mosfet IRFZ44N.
--4 Resistencias 10K Ohm. 1/4 Watt.
--1 Dip Switch 4 Pos.
--1 Resistencia 14K Ohm. 1/4 Watt.
--1 Diodo 1N4007.
--1 Capacitor 100nF.
--2 Capacitores 22pF.
--1 Resistencia 330R Ohm. 1/4 Watt.
--1 Cristal 4Mhz.
--1 Pulsador.

Descargar el codigo .hex y .asm incluyo los esquemas en Proteus.

martes, 21 de julio de 2009

PWM Controlado Con Pic 16F84A + Cambio de Giro


Este circuito utiliza el Pic 16F84A el cual por medio de modulación por ancho de pulso (PWM) maneja un motor de corriente directa(CD), este diseño fue extraído del Libro Microcontrolador Pic 16F84A Desarrollo de Proyectos, esta desarrollado en Mplab 8.

La regulación PWM proporciona un eficaz método mediante la utilización de una simple señal digital de control TTL, La tensión continua media presentada al motor se controla manteniendo la frecuencia constante, y variando el tiempo que la señal permanece en alto, es decir variando el ciclo de trabajo(duty cycle).

El circuito ofrece la ventaja del Cambio de giro, y 4 distintos niveles de velocidad. Se utiliza un DipSwicht el cual es de 5 interruptores, los primeros 4 de izquierda a derecha son los que controlan el PWM el cual su salida es RB4 y el 5 es el que efectúa el cambio de giro sus salidas son RB0 y RB1.

Pongo a disposición el código .hex .asm al igual que el esquema.

sábado, 11 de julio de 2009

Cambio de Giro con LM386



Presento un nuevo circuito electrónico el cual es capaz de cambiar el giro de un motor de Corriente Directa, la ventaja de este diseño es que utilizamos el Circuito Integrado LM386, si bien es un amplificador de audio, pero en esta configuración puede darnos suficiente potencia la cual es necesaria para hacer girar el motor DC, el voltaje que soporta el LM386 es de 4V á 12V y da una corriente de 8mA.

Componentes:
--2 LM386.
--2 Resistencias de 15K Ohms 1/4 Watt.
--2 Botones ó Pulsadores.
--1 Motor DC.
--1 Capacitor de 100nF.
--1 Fuente de Voltaje Directo.
--1 Resistencia de 330 Ohms 1/4 Watt.
--1 Led.

viernes, 26 de junio de 2009

Fuente de CD Ajustable


En este circuito electrónico realizamos una útil fuente de CD a CD ajustable, la cual , cuando es conectada a una batería de 9V ofrece un voltaje de salida ajustable entre 0 y 9 voltios. Con el potenciometro conectado un lado a positivo y otro negativo formamos un divisor de voltaje el cual la salida central del potenciometro es conectada a la base del transistor de esta manera podemos obtener una mejor variación de voltaje y alimentación constante de corriente, el led nos indicaría visualmente la intensidad de corriente que circula en el circuito. la resistencia de 6.8K y el capacitor nos darían una mejor estabilización del voltaje de salida.

Componentes:
--1 Batería 9V.
--1 Transistor 2N3904.
--1 Led.
--1 Resistencia 330 Ohm. 1/4W.
--1 Resistencia 6.8K Ohm 1/4W.
--1 Capacitor 100nF.

Probador de Diodos


Como sabemos el diodo es un elemento semiconductor el cual permite que corriente circule y en una sola dirección ahora bien existen varias clases de diodos, también un led es tipo de diodo el cual emite luz cuando se polariza de forma correcta, existen casos en que no sabemos cual es la polaridad de un led ó en que dirección circula la corriente por un diodo, para estos pequeños inconvenientes hemos elaborado un pequeño circuito el cual, si colocamos un diodo en las puntas de prueba y el led enciende nos indica cual es la polaridad del diodo, si colocamos el diodo y el led no enciende tendríamos que cambiar la posición del diodo, si aún así no enciende el led llegaríamos a la conclusión que esta quemado, si colocamos un led emisor de luz también sabríamos cual es la parte positiva y la parte negativa ó si esta quemado.

Componentes:
--1 Led Azul.
--2 Resistencias 330 Ohm. 1/4W.
--1 Batería 9V.

jueves, 25 de junio de 2009

Desvanecedor de Luz

Este circuito tiene la utilidad de disminuir gradualmente la intensidad de la luz dependiendo de los elementos, el transistor Q2 tiene la función de cargar el capacitor y activar el Mosfet, dado que el diodo 1N4148 impide el regreso de la corriente del capacitor automaticamente se descarga por medio de la R4, que indica el tiempo en que tarda encendido el bombilla de 12V la R6 controla el desvanecimiento del foco, teniendo en cuenta estos tres elementos principales podemos regular el tiempo que tarda encendido y la intensidad con la cual disminuye progresivamente el Bombillo de 12V, dirigido especialmente a la luz interior del carro, tambien es funcional con 5V.

Componentes:
--1 Transistor 2N3906.
--1 Mosfet IFZ44Z ó IFZ44N.
--1 Pulsador.
--1 Bateria de 12V.
--1 Bombillo de 12V.
--1 Diodo 1N4148.
--1 Resistencia 1K Ohmio 1/4W.
--2 Resistencia 10K Ohmio 1/4W.
--1 Resistencia 100K Ohmio 1/4W.
--1 Resistencia 150K Ohmio 1/4W.
--1 Resistencia 3M Ohmio 1/4W.
--1 Capacitor 100uF 50V.

LM555 Circuito Monoestable


Estos circuitos Monoestables de Lm555, son conocidos usualmente como Temporizadores(Timer), cuando un pulso negativo se aplica en la patilla # 2, produce un pulso de salida por un periodo determinado de tiempo y luego regresa a su estado normal.

El circuito Monoestable Fijo nos da la posibilidad de calcular un tiempo en el cual permanezca en estado alto la salida del 555 en la patilla # 3, la duración de este estado se da por la formula:

T=1.1 (R1 x C1).

El segundo circuito Monoestable Variable nos da la ventaja de controlar la duración del pulso alto de salida. Dependiendo de lo que necesitemos hacer podemos colocar a la salida un led que encienda por un instante de tiempo ó colocar un relé con el cual podamos activar algo de mayor corriente como un foco incandescente o cualquier otra cosa.

LM555 Circuito Astable


Si utilizamos el Lm555 en función Astable obtenemos una oscilación de onda cuadrada, la frecuencia puede ser Fija ó Variada, dependiendo de los elementos del diseño.

Si utilizamos el circuito de Frecuencia Fija podemos utilizar estas formulas para determinar el ancho de cada pulso:

Pulso Alto = 0.693 x (R1 + R3) x C1
Pulso Bajo = 0.693 (R3 x C1)

La frecuencia de oscilación esta dada por la formula:

F = 1 / (0.693 x C1 x (R1 + 2 x R3) ).

Si utilizamos el circuito de Frecuencia Variable tendremos la posibilidad de tener un potenciometro el cual varía la oscilación en un determinado rango de frecuencias. Los led's mostraran los diferentes estados en los cuales se encuentra el 555 dependiendo de la frecuencia de oscilación, en el primer circuito simplemente tendremos un led intermitente y el segundo, dos led intermitentes como un semáforo.

Proyecto Inversor 12V C.D. a 120V C.A.

Este proyecto ya es la realización del circuito inversor, con el cual tenemos la posibilidad de encender 4 Bombillas Ahorradoras ó tener la posibilidad de poder switchar para alimentar a un toma corriente es cual es capas de dar energía máxima de 300mA, lo cual es suficiente para cargar un celular, un reproductor de música portátil o cualquier otro aparato que no sobrepase la capacidad de máxima de corriente, la ventaja de este sistema que es portatil con un peso aproximado de 3Lb. Lo podemos conectar a una bateria de 12V, ya sea de carro ó de UPS, contiene un fusible de 5A el cual protege al circuito y un ventilador el cual mantiene a temperatura los Mosfets IRFZ44N, el circuito es completamente funcional si lo armamos en Protoboard, no funcionara a la perfección por el tipo de conexión, sin embargo en Placa de cobre excelente.

Descargar esquema del circuito realizado en proteus y diseño en PCB:

Descargar fotos del Proyecto Inversor:

miércoles, 24 de junio de 2009

Diseños de Inversores 12V C.D. a 120V C.A.



Nuevamente con una serie de circuitos sumamente importantes para el conocimiento electrónico, la idea del inversor es elevar un voltaje de 12V en C.D. a 120V C.A. utilizando una serie de elementos en el primer circuito propuesto se utilizan dos TIP122 los cuales activan el transistor de potencia 2N3055 la oscilación es proporcionada por el LM555 y los transistores TIP122 son activados por el flip flop 74LS73 el cual mantiene los 60Hz de manera constante y muy precisa por su flanco de subida.

El segundo circuito funciona con el LM555 y el flip flop 74LS73 con la gran diferencia de utilizar Mosfet IRFZ44N los cuales por sus capacidades elevan mejor el voltaje y la corriente estas configuraciones nos permiten como máximo encender dos focos ahorrativos de 25 Watts cada uno, utilizando este tipo de transformador de 120V a 12V de 3A ó más, al lado izquierdo encontramos las dos salidas de 120V C.A. y del lado derecho las entradas de 12V, teniendo en cuenta que lo estamos utilizando como inversor.


lunes, 15 de junio de 2009

PWM para Motor


PWM(Modulación por Ancho de Pulso) utilizando el LM555 hacemos que por medio del voltaje cambie su ancho de pulso, al igual su amplitud.
La modulación por ancho de pulso es una técnica utilizada para regular la velocidad de giro de los motores DC. Mantiene el par motor constante (es la fuerza que es capaz un motor de ejercer en cada giro). Controlado por Mosfet de alta frecuencia con pulsos del 555 en alto(encendido o alimentado) y bajo(apagado o desconectado).

Componentes:
--LM555.
--1 potenciometro 50K Ohmios.
--2 diodos 1N4148.
--3 capacitores 100nF.
--1 diodo 1N4007.
--1 resistencia 100 Ohmios 1/4 Watt.
--1 resistencia 330 Ohmios 1/4 Watt.
--1 transistor Mosfet IRF830 ó IRFZ44N.
