Inversor 12V C.D. a 120V C.A.

Un inversor es un circuito utilizado para convertir la corriente directa (C.D.) a corriente alterna (C.A.), generalmente utilizando una batteria que nos proporcione 12V C.D. La idea principal es generar 120V de C.A. Como la energia electrica que llega a nuestra hogar. Un ejemplo de este circuito es un UPS (Uninterruptible Power Supply), Sistema de Alimentacion Ininterrumpida, estos aparatos son utilizados habitualmente para la computadora cuando hay cortes de energia electrica entran en funcionamiento, manteniendo con energia electrica por un determinado tiempo la computadora o cualquier otro aparato conectado al UPS.

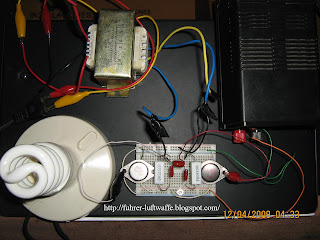

Este circuito que construi solo es la parte inversora tristemente la potencia de carga es muy poca y solo logro encerder un foco ahorrativo de 15W, pero investigare mas y podre mejorarlo.

Fucionamiento:
Al aplicar la tensión de alimentación (Vcc), los dos transistores iniciaran la conducción, ya que sus bases reciben un potencial positivo a través de las resistencias R1 y R2, pero como los transistores no serán exactamente idénticos, por el propio proceso de fabricación y el grado de impurezas del material semiconductor, uno conducirá antes o más rápido que el otro.

Supongamos que es Q2 el que conduce primero. En estas condiciones el voltaje en su colector estará próximo a 0 voltios, por lo que el C1 comenzará a cargarse a través de R1. Cuando el voltaje en C1 alcance los 0,6 V, Q1 comenzará a conducir, pasando la salida a nivel bajo (tensión próxima a 0V). C-2, que se había cargado , se descargará ahora provocando el bloqueo de Q2.

C2 comienza a cargarse vía R2 y al alcanzar la tensión de 0,6 V provocará nuevamente la conducción de Q2, la descarga de C1, el bloqueo de Q1 y el pase a nivel alto (tensión próxima a Vcc (+) de la salida Y).
A partir de aquí la secuencia se repite indefinidamente, dependiendo los tiempos de conducción y bloqueo de cada transistor de las relaciones R1/C1 y R2/C2. Estos tiempos no son necesariamente iguales, por lo que pueden obtenerse distintos ciclos de trabajo actuando sobre los valores de dichos componentes.

Componentes:
--2 Transistores 2N3055.
--2 Resistencias de 330 Ohmios, 5 Watts.
--2 Capacitores de Poliester 22nF de 250V.
--1 Capacitor de 100nF de 400V.
--1 Bateria 12V.
--1 Transformador 120V a 12V.
--1 Switch.
