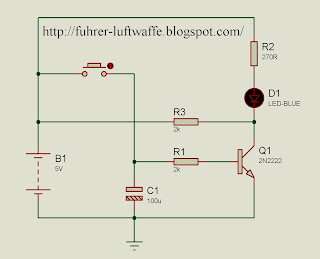

Un sencillo temporizador utilizando un capacitor el cual se carga al momento de pulsar el botón manteniendo un estado en el transistor el cual es el que switchea y enciende el led, el tiempo en que tarda encendido el led esta dado por la resistencia(R1) y el capacitor(C1), gracias al transistor podemos utilizarlo para activar un relé, también el circuito puede servir como base para un difusión de luz.
Componentes:
1--Capacitor 100uF.
2--Resistencias 2k Ohms 1/4 Watt.
1--Pulsador.
1--Transistor 2n2222 ó equivalente.
1--Led.
1--Resistencia de 270 Ohms 1/4 Watt.
Componentes:
1--Capacitor 100uF.
2--Resistencias 2k Ohms 1/4 Watt.
1--Pulsador.
1--Transistor 2n2222 ó equivalente.
1--Led.
1--Resistencia de 270 Ohms 1/4 Watt.
PERO QUIERO SABER SI HAY UN FORMULA O ALGO PARA DETERMINAR QUE VALOR DE RESISTENCIA DEBO USAR PARA, POR EJEMPLO UN TIEMPO DE 3 A 5 SEGUNDOS.
ResponderEliminarSALUDOS. EDGARD
La Formula es T = 1.1 x (R1 x C1)
ResponderEliminarsolo le cambias el valor al condensador...
ResponderEliminarbajate el livewire ke es para simular ctos
intenta con un capacitor de
100
200
250
300
ahi varia el tiempo de encendido despues de pulsar
Ooooohhh.... te las mandaste con este circuito, me sirvió mucho para hacerle el regalo a mi novia (hecho con mis propias manos jejeje XD). Eso sip, usé el livewire para realizar modificaciones y por medio del protoboard las realicé.
ResponderEliminarEn vez de colocar 1 solo diodo led, le coloqué 3 alimentados por 1 sola resistencia de 560ohm (R2). Además R3 también le coloqué 560ohm y R1 le puse de 100Kohm.... pero la capacitancia le puse 4300microF con 1 bateria de 9v
Salu2 y Muchas Gracias!!!!
Atte.
Mastermicho
